电池式定位终端设备
一、产品概况
产品名称：BD600便携式定位终端
产品规格：L108mm*W57mm*H26mm
二、产品特点
该产品定位灵敏度高，定位速度快；定位间隔短等特点；具有2个自定义按钮（按钮可以设置成进出场地、上下班、开始结束等等）和SOS紧急按钮；超大容量电池待机时间长。设备适用于智慧工业园区、港口、自驾游旅游景点等需要对进场车辆临时定位管理的使用场景。也可以在户外人员管理、管线巡查等对人员和作业进定位、时间考察、作业状况等进行记录。
|
三、产品配置清单
注明：以上为整套产品的标准配置清单，以上范围之外的配件均需额外支付费用。
产品选配清单
序号 | 名称 | 数量 | 单位 | 备注 |
1 | 魔术贴 | 1 | PCS | |
备注：以上配件的对接请与公司相关人员明确项目需求，终端程序会因需求的不同有不同的程序版本。 | ||||

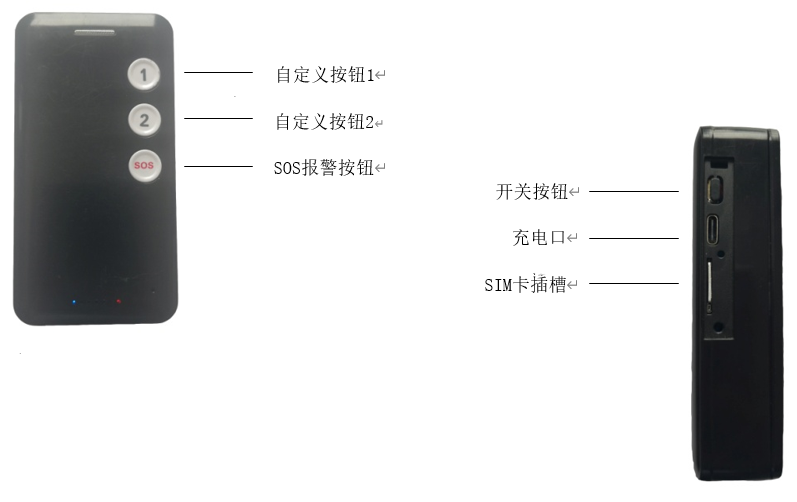

四、产品外接口定义
五、产品指示灯定义
按钮定义 | 按钮1 | 按1秒启动，有提示声音 |
按钮2 | 按1秒启动，有提示声音 | |
SOS按钮 | 按3秒启动，有提示声音 | |
开关机按钮 | 按5秒启动，有提示声音 | |
指示灯 | 红灯 | 电量指示灯 |
绿灯 | 充满电指示灯 | |
蓝灯 | 搜星状态 1秒亮一次 定位状态 常亮 | |
黄灯 | 搜索状态1秒亮一次 连通状态常亮 |
参数及功能操作说明
一、产品整机参数表
技术规格 | ||||
定位芯片 | BD/GPS双模定位 | |||
定位模式 | BD/GPS/LBS/WiFi | |||
卫星接收频段 | GPS | L1 | ||
BDS | B1 | |||
定位精度 | 动态精度≤5m | |||
首次定位时间 | 热启动 | 1s | ||
冷启动 | 23s | |||
重捕获 | -148dBm | |||
跟踪 | -165dBm | |||
定位更新频率 | 最大10HZ | |||
通讯制式 | 4G cat1 | |||
通讯频段 | LTE-FDD | B1/B3/B5/B8 | ||
LET-TDD | B34/B38/B39/B40/B41 | |||
GSM | 900/1800MHz | |||
支持协议 | TCP/IP | |||
尺寸 | L108mm*W57mm*H26mm | |||
工作温度 | -25℃ ~ +75℃ | |||
电池容量 | 10000mAh | |||
其它 | 电量显示、type-c接口、TTS播报 | |||
二、产品整机功能表
功能模块 | 功能明细 | 功能说明 |
定位功能 | 定时跟踪 | 按照设置的间隔时间回传经纬度等定位信息。最高可以实现1s上传。 |
盲区补传功能 | 终端定位且不在线时会储存数据。有信号正常上线时上传数据。 | |
多种定位模式 | GPS/BD/LBS/WIFI | |
超速报警 | 平台设置最大限速值，当 GPS 速度大于设定的值，则上报超速报警提醒。 | |
拐点补传 | 当设备方向角改变大于一定的角度时，立即上传一条位置数据，优化轨迹。 | |
盲区补传功能 | 终端定位且不在线时会储存数据。有信号正常上线时上传数据。 | |
其他功能 | 自定义按钮 | 设置成进出场地、上下班、开始结束等等 |
SOS紧急按钮 | 一键报警 | |
TTS | 播报定位系统下发的文本通知 | |
低功耗 | 静止模式 | 3D 三轴加速度传感器实时感知车辆震动状态，上电为运动模式，当终端静止 5 分钟后为静止模式，关闭 GPS模块，有震动即进入运动模式。 |
