NVR视频终端
产品概述

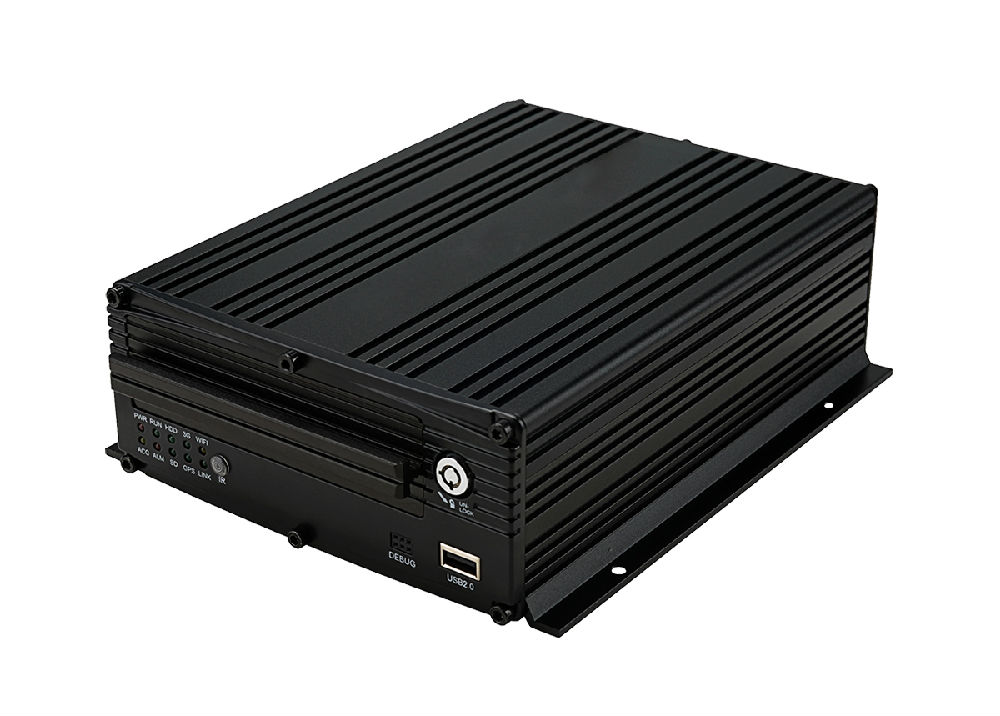

DL6204NVR
+A : 集成GPS功能
+B : 集成4G/3G功能
+E : 带有线网络接口
+F : 增加辅助存储SD卡接口
+W : 带WiFi功能
+K : 带CANBUS接口
+ J : 带防火盒接口
+ L : WiFi热点
+ P : 内置交换机、POE(12V供电)
H.264视频压缩, Linux操作系统, 双码流。
2.5英寸硬盘, 2TB, 可选SD卡、硬盘双存储。
DL6204-NVR系列支持4通道1080P/960P/720P录像(支持4路音频)。
DL6208-NVR系列支持8通道1080P录像(支持8路音频)。
DL6212-NVR系列支持12通道1080P录像(支持12路音频)。
支持录像数据远程下载与回放功能(可按文件段或精确到秒, 大大节约时间和流量)。
TES纠错型加密文件管理系统, 防止瞬电断电造成数据丢失和存储文件破坏。
支持报警预录功能、移动侦测报警、报警联动。
可内置(3G/4G网络智能切换)、WiFi、GPS/北斗双模定位模块可选。
内置交换机, 支持ONVIF协议, 支持POE供电。
1个RS-232、1个RS-485、2个高速USB2.0、1个CAN 2.0B汽车总线, 丰富的外设接口。
支持外部扩展, 如：LED显示屏、ID卡读卡器(支持刷卡数据断点续传)、公交报站器、客流统计摄像头等。
汽车黑匣子功能, 记录速度、位置、重力加速度、刹车、倒车、转弯、报警等重要信息。
DC8-36V宽电压供电, 工业标准嵌入式设计, 军工级减震技术 。
技术参数
项目 | 设备参数 | 性能指标 | ||
名称 | 产品名称 | DL6204-NVR系列 | DL6208-NVR系列 | DL6212-NVR系列 |
系统 | 操作系统 | 嵌入式，LINUX | ||
操作界面 | 图形化菜单操作界面 | |||
界面语言 | 中文、英文、葡萄牙文、俄文四国语言 | |||
文件系统 | TES纠错型加密文件管理系统 | |||
视频 | 视频输入 | ４路IPC输入 1080P | 8路IPC输入 1080P | 12路IPC输入1080P |
VGA输出 | 1路,支持1920*1080 ，1280*720 ，1024*768分辨率 | |||
CVBS输出 | 1路航空头输出PAL/NTSC，1.0Vp-p，75Ω，复合视频信号（CVBS） | |||
视频显示 | 单画面/四画面 | 单画面/四画面/八画面 | 单/四/八/十二画面 | |
视频标准 | PAL制式：25帧/秒；NTSC制式：30帧/秒 | |||
系统资源 | 1080P PAL制：100帧/秒，NTSC制：120帧/秒 | 1080P PAL制：200帧/秒，NTSC制：240帧/秒 | 720P PAL制：300帧/秒，NTSC制：360帧/秒 | |
音频 | 音频输入 | 4路独立输入，600Ω | 8路独立输入，600Ω | 12路独立输入，600Ω |
音频输出 | 1路航空头转CVBS输出，600Ω，1.0-2.2V | |||
录音方式 | 声音与图像同步 | |||
音频压缩 | G711A | |||
数字处理及存贮 | 视频流标准 | H.264 | ||
图像格式 | 4*1080P（1920*1080） | 8*1080P（1920*1080） | 12*1080P（1920*1080） | |
图像质量 | 1-8级可调 | |||
视频码率 | 384K~8M bps(每通道) | |||
视频占用存储空间 | 168M~3.5G Byte/hour（每通道） | |||
回放分辨率 | 1或4*1080P | 1*1080P或720P | 1-12ch*1080P或720P | |
音频码率 | 4K bps（每通道） | |||
硬盘存储 | 1个SATA接口，2.5寸笔记本硬盘，支持2TB | |||
报警接口 | 报警输入 | 8路报警独立输入（高低电平可选） | ||
报警输出 | 2路报警输出（干触点输出） | |||
移动侦测 | 高、中、低三级灵敏度可选 | |||
USB接口 | HOST接口 | 前面板1个USB(可用于U盘备份录像资料、软件升级和鼠标连接)/后面板1个USB(接防火盒) | ||
网络接口 | 有线接入 | 可扩展1个RJ45接口，通过有线网络浏览视频、下载等 | ||
Wifi无线接入 | 可内置wifi模块(IEEE802.11N/G/B), 实现wifi网页浏览视频等 | |||
3G/4G网络 | 可内置FDD-LTE/TD-LTE/WCDMA/CDMA2000模块，实现远程浏览视频 | |||
GPS接口 | GPS | 可内置GPS、北斗、格洛纳斯GLONASS模块，实现车辆定位 | ||
其他扩展接口 | RS232接口 | 可扩展，方便与车内其他设备对接 | ||
RS485接口 | 可扩展，方便与车内其他设备对接或者控制车载云台 | |||
双向语音对讲 | 实现车辆前端和中心双向语音对讲 | |||
G-Sensor | 内置G-Sensor模块，实现重力感应检测 | |||
CANBUS | 可内置CANBUS模块，与车辆通讯系统对接，获得车辆相关运行参数 | |||
其他 | 电源与功率 | DC8-36V 5% ≤12W | ||
工作温度/湿度 | -40℃~+70℃ / ≤80% | |||
产品尺寸 | L245*W190*H71mm | |||
净重 | 2.8KG（不含硬盘）/台 | 3.0KG（不含硬盘）/台 | 3.4KG（不含硬盘）/台 | |
毛重 | 3.0KG（不含硬盘）/台 | 3.2KG（不含硬盘）/台 | 3.6KG（不含硬盘）/台 | |
